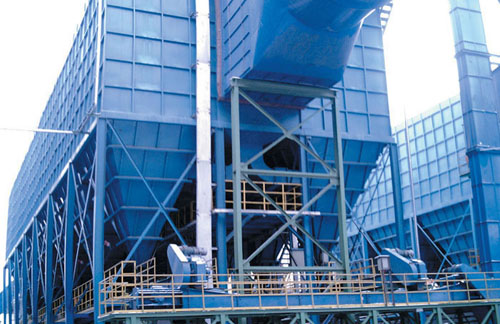

包含重力式除尘器、布袋除尘器的高炉煤气净化系统。在半净气温度高于280℃或低于80℃时，从重力除尘器中排出废气，使气体中的粉尘浓度降低到低于6 g/Nm3（高压时），低于12 g/Nm3（大气压时），以防止气体燃烧温度过高或低温。e布袋冷凝，经布袋除尘器净化后的气体粉尘浓度应小于10mg/m3。流量计需要5 mg/m3。每个箱子都有一个袋子检漏器。当气体中粉尘浓度大于10 mg/m3时，报警，计算机显示。净煤气通过与第一级煤气管网相连的减压阀组进入煤气管网，由减压阀组控制高炉炉顶压力，进入煤气管道的净煤气压力为10Kpa，供所有用户使用。

进气方式为低进气和上排气。共有10个箱子通常用于9个，另一个用于大修。当气体到达最多的大使时，10箱可同时工作，袋式过滤器采用外滤式。反吹灰清洗法以注氮法振动袋，氮气压力0.6MPa，与6m3储气罐相连，出口压力降低0.2≤0.3 MPa，以送风鼓为脉冲气源，14排/桶。

除尘设施包括斗式提升机和链板输送机，输送30 m3/h的灰份，灰渣储存罐V=15 m3。布袋除尘采用一套PLC控制系统。

ii。布袋除尘器的工作温度分别为70℃和2 80℃，适宜的工作温度为15 0℃。当气体温度低于70℃或高于2 80℃时，应停止布袋除尘器(报警温度<80℃或>30 0℃)。

三.吹回来，清除灰烬。除灰输灰操作：

1。操作方式：自动、CRT手动、休息、机侧手动，是布袋除尘系统的具体操作方式。

2。通过定时(1~4h)、废气干管压差(大于3Kpa)和箱体废气支管压差(大于2Kpa)三种方式设置了除尘系统的反吹启动条件。

3。如果一个盒子被自动打破或大修，这个盒子可以被跳过并且同时被通知到这个盒子。

4。当所有眼睛都由CRT操作时，屏幕显示警告，要求操作员确认两次。

5。除灰操作：当系统是自动的，当计时器到达时，或当净气干管的压差大于3Kpa或净气支管的压差大于2Kpa时，依次开始回吹1~10#箱，依次打开反吹电磁阀(每箱14排喷嘴)。当吹返箱时，按1~14排喷嘴轮流吹，反吹脉冲宽度、脉冲间隔、反吹间隔可调。

当系统是手动的，每个盒子分别与屏幕上的按钮控制。关闭1箱净气蝶形阀和废气进口蝶形阀，打开反吹气流电磁阀，反吹箱布袋，关闭1箱反吹气流电磁阀，打开废气进出口蝶形阀，进入下一个反吹箱，以此类推，直到10箱完全吹回。

6。卸灰操作：打开1#箱体中间料仓上的气动卸灰阀，打开箱体间隙装置、脉冲阀，卸灰时间为3~8分钟，然后反向关闭两个阀门，进入第二个箱体进行卸灰等，最高可达10#箱。
