青岛雍瑞机械专业生产MW型脉动回转反吹袋式除尘器 。公司引进先进的管理技术,专业的设计团队和经验丰富的技术人员。为您打造你的专属定制。
回转反吹袋式除尘器它还具有高效率、低阻力、维护方便、运行可靠、结构紧凑等优点,适用于细微粉尘的工艺回收和除尘净化。它是指喷嘴为口形或圆形,通过回转运动,依次与各个滤袋净气出口相对,进行反吹清灰。这种除尘器进口按旋风除尘器设计,采用梯形滤袋在圆筒内布置并自带高压反吹风机,所以减轻了滤袋的粉尘负荷,增大了过滤面积,提高了滤袋寿命,而且使用时不受压缩空气源的限制。
(1)MW型脉动回转反吹袋式除尘器的构造及工作原理
工作原理
含尘气流由切向进入过滤室上部空间,大颗料及凝聚尘粒在离心力作用下沿筒壁旋落灰斗,小颗料尘弥散于过滤室袋间空隙,从而被除尘滤袋阻留,净化空气透过除尘布袋经花板上滤袋导口汇集于清洁室,由通风机吸入而排入大气中。随着过滤的进行,阻力逐渐增加,当达到反吹风控制阻力上限时,由差压变送器发出讯号自动启动反吹风机构工作;具有足够动量的反吹风气流由旋壁喷口吹入滤袋导口,阻挡过滤气流并改变袋内压力工况,引起滤袋实质性振击,抖落粉尘,旋臂分圈逐个反吹,当滤袋阻力降到下限时,反吹风机构自动停止工作。
MW型脉动回转反吹袋式除尘器
脉动回转反吹袋式除尘器是指反吹气流量脉动状供给的回转反吹袋式除尘器。MW型脉动反吹扁袋除尘器属此类袋式除尘器。这种除尘器采用了脉动反吹系统,对具有一定湿度和黏性的粉尘能清除干净,且反吹风量较小,节省清灰动力。
分圈反吹机构:为节约能源,提高清灰效果,我们对 ZC型除尘器反吹机构,经过了系列设计设有分圈反吹机构,利用旋臂每旋转一圈,转换一次设于吹口的阀门,使其每旋转一圈,只反吹其中一圈中的滤袋。反吹机构结构简单、制作安装方便、维修量少,国内独创。

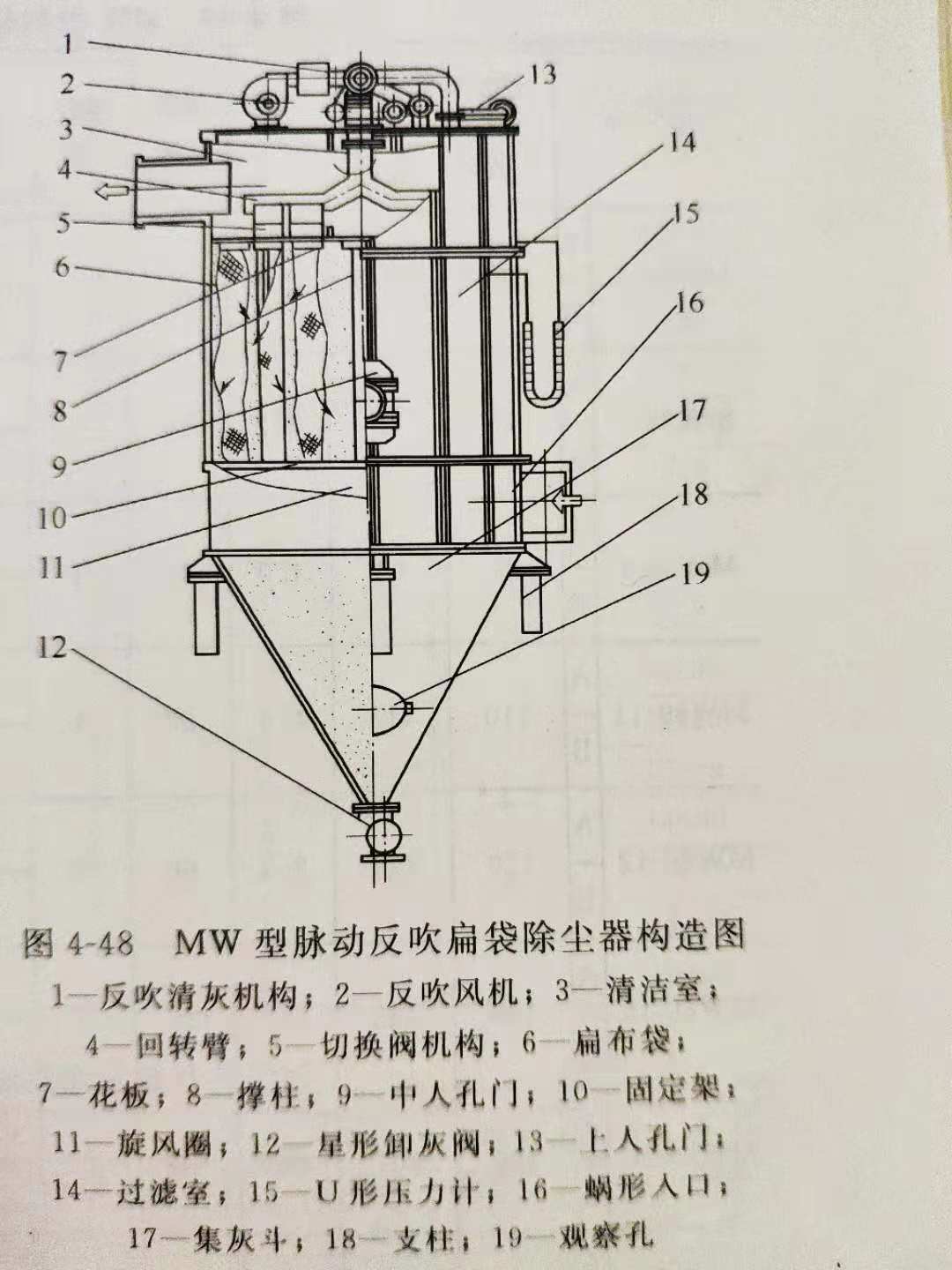

如下图是MW脉动反吹扁袋除尘器构造图:
MW型回转脉动反吹袋式除尘器技术性能
袋长/m
袋数/条
圈数/圈
处理风速
处理风量
设备阻力
除尘率
入口粉尘浓度
使用温度
型号
公称
实际
MW30-5
50
56.5
2.4
30
1
3390~5085
>99.4
<30
120
MW30-7
70
75
3.2
MW30-9
90
94
4.0
MW30-11
110
113
4.8
13560~16950
MW66-12
124
66
2
MW66-16
160
165
MW66-20
200
207
MW66-25
250
248
MW128-
24
240
241
128
3
32
320
321
40
400
402
48
180
482
28920~43380
MW210-
396
210
4
53
530
528
660
659
790
791
