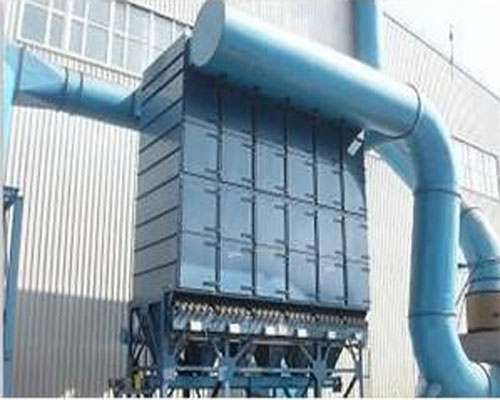

旁插扁袋脉冲除尘器主要结构与工作原理
1、主要结构主要由门、脉冲控制仪、风机、壳体、气包、电磁阀、布袋等组成。
工作原理:
在风机作用下,含尘空气由底进入箱体,尘粒被隔离在滤袋外壁,净化空气通过滤袋经上筒体风机出口排出。吸附在滤袋壁上的尘粒,靠压缩空气反向喷吹使其脱离滤袋沉降下落,随物料一起排走。压缩空气对滤袋喷吹是脉冲式定时间隔喷吹的。由脉冲控制仪发出信号,循序打开各电磁阀,高压空气由电磁阀经喷吹管对准对应的滤袋喷射。在喷吹期间,压缩空气可诱导周围数倍于压缩空气量的空气进入滤袋,造成滤袋瞬间急剧膨胀,由于喷吹时间很短(一般0.01~03S),压缩空气过后,在风机负压的作用下,滤袋又急剧收缩,如此一胀一缩,使滤袋上的尘粒很快脱落,随物料一起排走。由于滤袋是依次(一次三只)清洗(喷吹)的,喷吹时间又很短,所以在清灰过程中,除尘器的处理能力保持不变。
电磁阀安装按下列步骤安装:
(1)电磁阀阀口与螺纹管接头连接、螺纹处附上生料带以防漏气。旋接时请不要太用力,以免电磁阀口旋裂。
(2)电磁阀出口套上压力橡胶管,橡胶管另一头设备喷吹管相连、套牢。
3)将小气包固定装在气包架上,小气包上的管螺母与连在电磁阀上的管接头旋接,请在管接头与螺母连接处加垫“O”型密封圈。
(4)调整电磁阀。
旁插扁袋脉冲除尘器外形尺寸
旁插边袋除尘器技术参数
型号规格
项目
LYC
/WJ
-180
-240
-300
-360
-420
-480
-540
-600
-720
-840
-960
-1080
处理风量
/(M3
/h)
~
过滤面积/m²
电机功率/KW
脉冲阀数量/个
设备质量/KG
外形尺寸/mm
(长x宽x高)
