布袋除尘器喷吹组件清灰用的喷吹管用无缝管喷吹管的直径为108mm,材质20号钢，借助校直机进行直线 度校正。喷嘴与喷吹管的焊接釆用了工装模具，二氧化碳保护焊接，减少变形。

 布袋除尘器喷吹组件要求：

 布袋除尘器喷吹组件离线阀

离线阀釆用气动快开蝶阀形式，动作简单、迅速、可靠，避免传动故障率高所引起的麻 烦。可实现布袋除尘器在线检修和更换布袋。。离线阀应水平垂直布置，且具备方便进行阀 体检修的特点。

 布袋除尘器喷吹组件脉冲阀

脉冲阀选用低压快速4”淹没式脉冲阀，其阻力小，启闭迅速，脉冲宽度大，喷吹压力 适应范围大，脉冲阀膜片使用寿命长。脉冲阀不设地操作箱。

 布袋除尘器喷吹组件喷吹管

清灰用的喷吹管用无缝管喷吹管的直径为108mm,材质20号钢，借助校直机进行直线 度校正。喷嘴与喷吹管的焊接釆用了工装模具，二氧化碳保护焊接，减少变形。喷吹管借助 固定装置安装在花板上部，了喷吹管与花板中心的同心度。

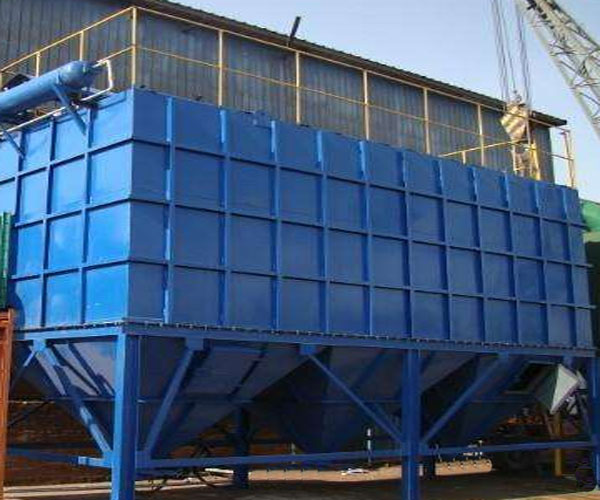

    为了喷吹管与花板的袋孔能够严格对中，从而清灰效果和保护滤袋，本除 尘器设独立的上箱体。上箱体安装于袋除尘器顶部的圈梁上。这种结构可整体吊装，缩短工 期。除尘器上箱体花板厚度6nun,进出口风道斜隔板厚度8mm并加强后双面焊接, 除尘器设有风道隔板检修人孔，大小为650X650,上箱体顶部设计人字形屋顶，与水平倾 角为5度，便于散水。
