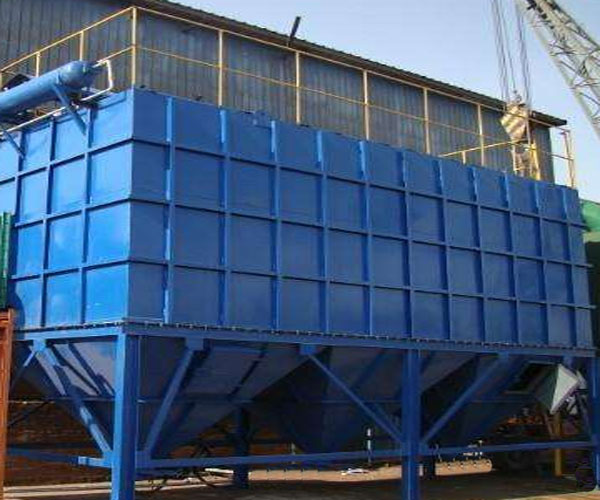

大型除尘器灰斗上部与中箱和顶柱连续焊接，下部与输灰装置连接。在本项目中，六个独立的灰斗和两个船形灰斗布置成两排。灰斗的外表面设有蒸汽加热管。

  大型除尘器灰斗设计时，除了根据工艺要求确定灰斗容积和出灰口尺寸外，还应计算其强度。灰斗组件和后面介绍的进气装置、中箱、上箱一样，属于负压装置。计算其强度的目的是保证在规定的负压(或规定的正压)下能满足吸尘器的正常工作，不会收缩(凹陷)。灰斗壁板的厚度一般为5 mm

  为了安全起见，除尘器单灰斗壁板的强度设计主要考虑其外表面均匀分布的钢筋所能承受的荷载，确定其外表面钢筋的规格。灰斗外表面的加强型钢一般为角钢。

  除尘器灰斗导板的设计

  导流板由多组耐磨角钢板组成，一般交错布置在灰斗的进风口处。其主要作用是平衡烟气流量，同时通过与导流板的碰撞，使烟气中的大颗粒粉尘减速沉降在灰斗底部，从而减轻滤袋过滤的负荷。

  导板一般根据经验布置。其布置也可以通过专业软件对烟气流动进行理论模拟来确定。
