备注:

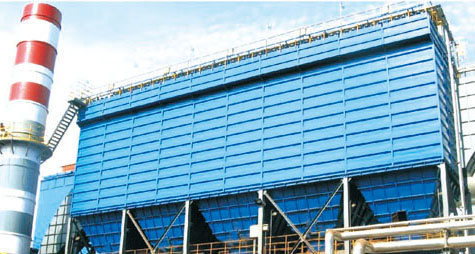

分式反太袋式除尘器,是一种下进风、内滤式、分式循环反吹清灰的袋式除尘器,除尘效率可达99.9%以上。维护保养方面,可在除尘系统运行时逐一进行检修、换袋。过滤面积达到480-18300立方米。适应范围较广,可用于冶山,矿山、机械、建材、电力、铸造等行业及工业锅炉的含尘气体的净化。进口含尘浓度(标准状态)不大于30g/m),进口烟气温度最高可达200摄氏度。
分式反太袋式除尘器结构特点:
除尘器是由箱体、灰斗、管道及阀门、排灰装置、平台走梯以及反吹清灰装置等部分组成。
1箱体包括滤袋室花板、内走台、检修门、滤袋及吊挂装置等。正压式除尘器的滤袋室为敞开式结构,个滤袋室之间无隔板隔开,箱体壁板由彩色压型板组装而成。
2灰斗采用钢板焊接而成。结构紧密,灰斗内设有气流导流板,可使入口粗粒粉尘经撞击沉降,具有重力沉降净化作用,并可防止气流直接撞击滤袋,使气流均匀地流入各滤袋中去。灰斗下端设有振动器,以免粉尘在灰斗内堆积塔桥。
3管道及阀门在除尘器上设有进气管、排气管、反吹管、入口调节阀等部件。
4排灰装置。在除尘器的灰斗下设锁气卸灰阀。
5反吹请回装置。由切换阀、沉降阀、差压变送器、电控仪表、电磁阀及压缩空气管道等组成。
分室三态反吹袋式除尘器的特点:
a采用三状态清灰方式,不但清灰彻底,而且延长了滤袋的使用寿命。
b在控制反吹清灰的三通切换阀结构上,设计了双室自密封结构,使阀板无论是在过滤或反吹时均处于负压自密封状态,减少了阀门漏风现象,改变了原单室单阀板结构中有一阀门处于自启动状态而带来的阀门漏风现象,从而降低了设备的漏风率,提高了清灰效果。
c在控制有效卸灰方面,一是在灰斗中设计了引进国外技术的 防棚板结构,有效地防止粉尘在灰斗中的塔桥现象;二是在采用双极锁气器卸灰阀机构上,同时增设了倒锥机构,不但能解决大块粉尘的卸灰问题,而且能确保阀门的密封。
d为了有效提高清灰效果,在三状态清灰的基础上还可增加声波辅助清灰装置,提高清灰效果,降低设备阻力。
LFSF型反吹袋式除尘器性能参数
型号
室数
过滤面积
过滤风速
/(m/min)
处理风量
设备阻力
设备质量
正压
4
592
300
X
10000
5250
0.6~1.0
189000~315000
1500~2000
203
6
888
7850
28260~471000
299
8
1184
10450
37620~627000
398
10
1480
13050
469800~783000
452
12
1776
15650
563400~939000
530
14
2072
18300
658800~1098000
620
负压
448
4000
144000~2400000
230
672
6000
2160000~360000
331
860
8000
288000~480000
406
1120
360000~600000
508
1344
12000
432000~720000
608
336
180
LFSF-Z/n-138-1380
